01. 概述

恒壓供水是指供水網中用水量發生變化時，出口壓力保持不變的供水方式。供水網系統出口壓力值是根據用戶需求確定的，傳統的恒壓供水方式是采用水塔、高位水箱、氣壓罐等設施實現的。隨著變頻調速技術的日益成熟和廣泛應用，利用變頻器、壓力傳感器、可編程控制器（PLC）、水泵機及若干輔助部件構成的閉環控制系統，調節水泵的輸出流量，實現恒壓供水。

02. 工作原理

變頻恒壓供水系統采用一電位器設定壓力（也可采用面板內部設定壓力），采用一個壓力傳感器（反饋為4~20mA或0-10V）檢測管網中壓力，壓力傳感器將信號送入變頻器PID回路，PID回路處理之后，送出一個水量增加或減少信號，控制馬達轉速。如在一定延時時間內，壓力還是不足或過大，則通過PLC作工頻/變頻切換，使實際管網壓力與設定壓力相一致。

另外，隨著用水量的減少，變頻器自動減少輸出頻率，達到了節能的目的。

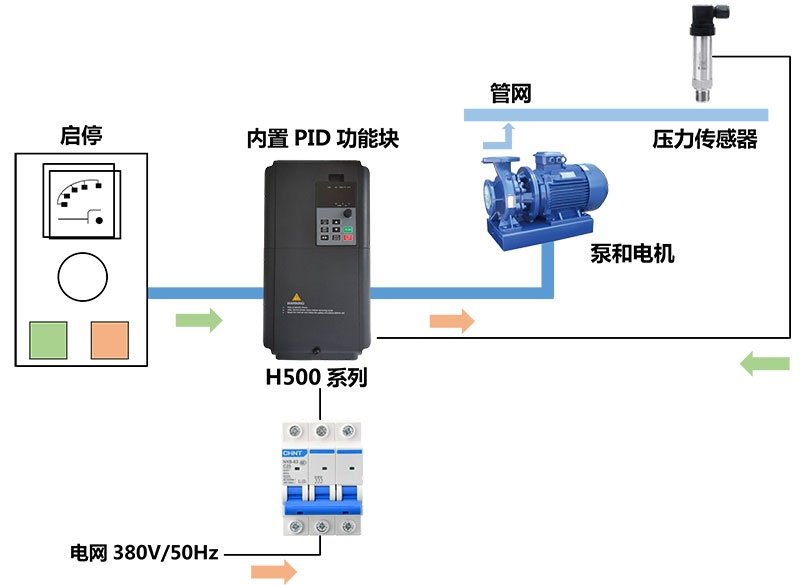

圖1 恒壓供水系統原理圖

03. 適用范圍

采用變頻恒壓供水，具有高效節能、壓力穩定、運行可靠、操作簡單、安裝方便、占地少、噪音低、無污染、效益高等優點，特別適用于：

1、賓館、寫字樓、公寓、居民小區等場所的生活給水和熱水采暖系統；

2、高層建筑、大型民用建筑的消防給水系統；

3、工礦生產企業；

4、各類自來水廠。

04. H500系列變頻器在恒壓供水上的應用

1、變頻器恒壓供水的優勢：

①節能，可以實現節電20%-40%，能實現綠色用電；

②占地面積小，投入少，效率高；

③配置靈活，自動化程度高，功能齊全，靈活可靠；

④運行合理，由于是軟起和軟停，不但可以消除水錘效應，而且電機軸上的平均⑤扭矩和磨損減小，減少了維修量和維修費用，并且水泵的壽命大大提高；

⑥由于變頻恒壓調速直接從水源供水，減少了原有供水方式的二次污染，防止了很多傳染疾病的傳染源頭；

⑦通過通信控制，可以實現無人值守，節約了人力物力。

4、調試注意事項：

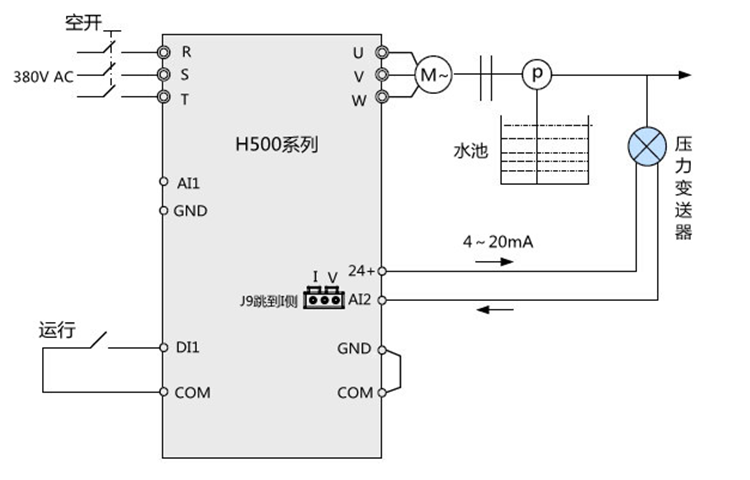

① 使用壓力變送器信號為4~20mA信號，需要將控制板上J9跳線調制“|”側

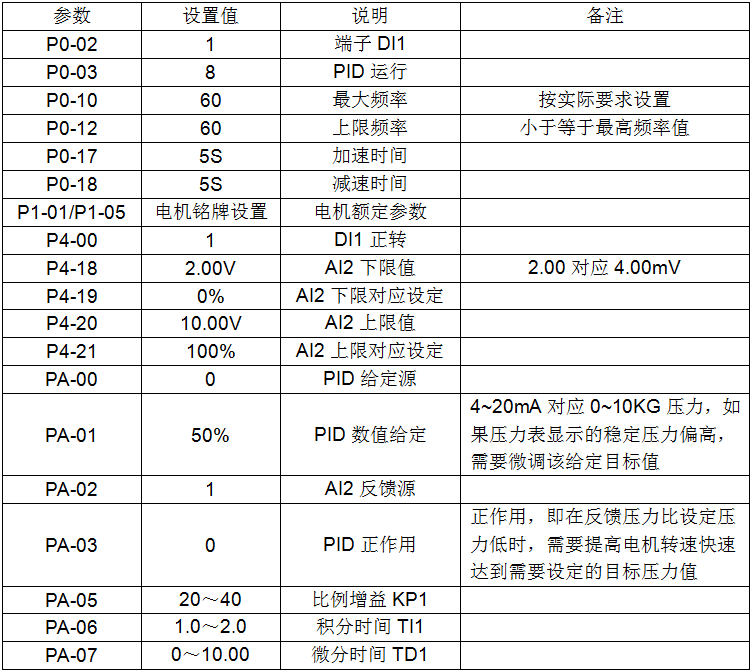

② 4~20mA為AI2的線性輸入模擬量信號，需要在F4-18~F4-22的設置對應關系，參數以電壓數值表示，即如2.00V代表4mA；

③ 壓力變動器常用為兩線制，即一個接電源正極，一個接AI2信號輸入，模擬地為電源GND，需要使用屏蔽線；

④ 設定壓力為FA-01的數字設定，以百分比表示，其中100%對應20mA信號即為10公斤壓力；

⑤ PID的作用方向根據電機運行要求正確設置，一般為正作用方向；

⑥ PID參數一般只需調試KP和TI兩個參數。

05. 結束語

水泵在使用了變頻器控制以后，不但免去了許多繁瑣的人工操作，降低了不安全隱患因素，并且使系統始終處于節能狀態運行，延長了設備的使用壽命，減小了維修工作量和維修頻率，具有運行可靠、操作簡便、保護功能齊全、且節水節電效果更顯著。
